电工图纸箭头如何识别

电工图纸是电工进行电气系统设计、安装和维护的重要依据。在电工图纸中，箭头作为一种重要的图形符号，扮演着指示、引导和说明的关键角色。为了帮助目标用户更全面地了解电工图纸中的箭头怎么看，本文将详细介绍电工图纸中箭头的种类、含义以及看图时的注意事项。

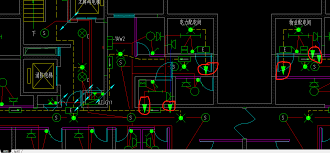

一、箭头的种类

在电工图纸中，常见的箭头主要分为实心箭头和开口箭头两种。

1. 实心箭头：主要用于表示力或运动方向、非内在的可变性及内在的自动控制、辐射以及指引线方向。

- 表示力或运动方向时，实心箭头指示了符号代表的零件或设备的运动方向。

- 表示非内在的可变性及内在的自动控制时，实心箭头横跨主体符号，指示了设备或器件特性的变化方式。

- 表示辐射时，箭头指向或离开主体符号，指示了辐射源或反应器件。

- 作为指引线方向时，实心箭头加在指引线末端，指示注释的对象。

2. 开口箭头：主要用于表示能量传输和信号传播的流动方向，即电气能量、电气信号的传递方向。

二、箭头的含义

了解箭头的种类后，接下来需要掌握每种箭头在电工图纸中的具体含义。

1. 实心箭头的含义：

- 当实心箭头表示力或运动方向时，它指示了电动机、传动装置等设备的旋转或移动方向。

- 当表示非内在的可变性时，它指示了可变电阻器、自耦变压器等器件的特性变化方式。

- 当表示内在的自动控制时，它横跨主体符号，指示了设备或器件的自动控制性能。

- 当作为指引线方向时，它指示了注释内容所关联的设备或部件。

2. 开口箭头的含义：

- 开口箭头明确指示了电气能量或信号的流动方向，帮助电工理解电路的连接关系和信号传输路径。

三、看图时的注意事项

在阅读电工图纸时，除了识别箭头的种类和含义外，还需要注意以下几点：

1. 结合图纸说明阅读：在阅读电工图纸前，应仔细阅读图纸的主栏和有关说明，了解图纸的类型、性质和作用。这有助于更好地理解图纸中的箭头和其他符号。

2. 注意箭头与其他符号的关系：箭头通常与其他图形符号一起使用，表示设备、器件之间的连接关系和信号传输路径。在看图时，应注意箭头与其他符号的相对位置和连接关系。

3. 遵循图纸布局原则：电工图纸的布局应遵循一定的原则，如从左到右或从上到下的信息流或能量流方向。当箭头指示的方向与这些原则不符时，应特别注意图纸中的说明和注释。

4. 分析电路连接关系：箭头在电工图纸中不仅表示方向，还暗示了电路的连接关系。在看图时，应结合箭头和其他符号，分析电路中的并联、串联等连接方式，以及各元件之间的相互作用和控制关系。

5. 注重实践积累：电工图纸的阅读和理解需要一定的实践积累。初学者可以通过多看图纸、多参与实际安装和维护工作来提高自己的看图能力。

综上所述，电工图纸中的箭头作为重要的图形符号，具有指示、引导和说明的作用。通过了解箭头的种类、含义以及看图时的注意事项，电工可以更好地理解图纸内容，确保电气系统的正确设计和安装。
